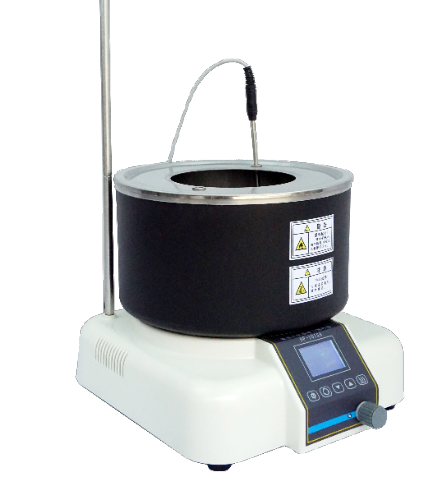

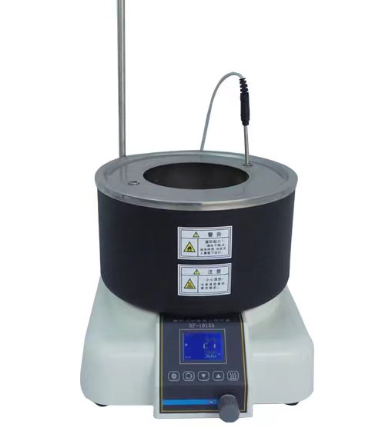

集热式恒温加热磁力搅拌器

简要描述:DF-101SA型集热式磁力搅拌器,是我公司集国内同类产品之优点,经研制改进而生产的多功能产品。具有外形美观,适用范围广,恒温精度高、功率大、噪音小、运行稳定,安全可靠等特点。

  • 产品型号:DF-101SA型
  • 产品产地:河南
  • 更新时间:2021-07-09
  • 所属类别:集热式磁力搅拌器
详细介绍

       1.简介

集热式搅拌器,采用蓝底白字lcd屏幕显示,特别适用于实验室化学实验,其功能齐全,操作简单。

温度采用“超级模糊PID”控制,与传统的PID控制方式相比具有更小的温度超调、更快的稳定时间、更好的控温度等优点。

速度采用技术成熟、可靠性高的有刷电机控制方案。速度控制采用速度环控制。

2.性能指标

1、温度测量范围: 0~100.0℃;速度设定范围100~2000转/分;

2、传感器: 温度传感器为PT100。温度显示值基本误差:< 0.5%; 速度显示值基本误差:±1转/分;

3、工作环境: 电源电压:AC220V±10%;(额定电压220VAC);

环境温度:0~40℃(不宜超过40℃);   相对湿度:<85%RH;

4、加热输出功率:≤1000W

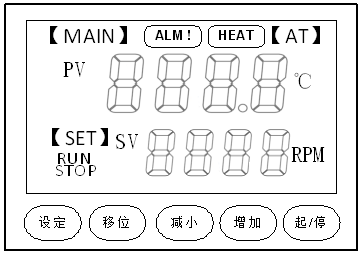

3.面板显示

4.功能说明

1.控制器上电,温度显示窗显示“Kb2P”, 速度显示窗显示“V2.01”约3秒后进入到正常显示状态。

2.启动与停止

点击或长按“起/停”键,允许温、速度控制;再次点击关闭。

3.有报警时,“ALM!”标识符常亮,蜂鸣器连续鸣叫;

蜂鸣器鸣叫时可按任意键消音。

4.若控制器温度显示窗显异常代码,表示温度传感器或控制器本身故障,具体对应如下:

Er-1:PT100传感器故障;

Er-2:K型热电偶传感器故障;

Er-3:内部温度保护;

SEr:内部传感器脱落;

5.点击“设定”键,进入到温度设定状态,上排显示提示符“SP”,温度设定值闪烁,可通过增加、减小和移位键修改到所需的设定值;再点击“设定”键,进入到时间设定状态,时间设定值修改完毕;再点击“设定”键,退出温度、时间设定状态,设定值自动保存。

6.点击编码器,速度窗口闪烁,显示速度设定值,可旋转编码器修改设定值,再次点击编码器,退出设定状态;若设定值不为0则电机直接运行,设定值为0,则显示OFF,电机不启动。

7.速度窗口显示Err,表示电机霍尔错误,需检查霍尔安装位置

5.系统自整定

当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲,用户在进行系统自整定前请充分考虑此因素。

在主界面且运行状态下,长按移位键6秒,,液晶屏第一排显示自整定提示符“AT”,可点击“增加”或“减小”键修改“AT”参数。修改参数值为1,再点击设定键退出,仪表进入到系统自整定状态,【AT】标识符闪烁,自整定完成后,【AT】标识符停止闪烁,控制器会得到一组更佳的PID参数,参数值自动保存。在系统自整定过程中,关闭控制器运行可中止自整定程序。

在系统自整定过程中若有上偏差超温报警,报警标识符不亮,但加热报警继电器会自动断开。在系统自整定过程中所有参数都不可修改。

6.使用及维护注意事项

1、搅拌器在搬动过程中。须轻拿轻放,以免引起安全事故。

2、长期搁置再启用时,应将灰尘等打扫干净后,将搅拌器试通电,检查有无漏电现象,避免因长期搁置产生灰尘及受潮造成漏电事故。

3、搅拌器应置于干燥、通风、无腐蚀性气体的场所。

4、避免加热器“干烧”损坏,造成事故。






产品参数

内部参数设定

长按“设定”键3秒,上排显示密码提示符“Lc”,下排显示密码值,通过增加、减小和移位键修改到所需的密码值。再点击“设定”键,若密码值不正确,控制器自动返回到正常显示状态,若密码值正确,则进入到内部参数设定状态,再点击“设定”键可以依次修改各个参数。再长按“设定”键3秒,可以退出此状态,参数值自动保存。详见下表:

用户设定参数表

参数指示

参数名称

参数功能说明

(范 围)出厂值

Lc

密码

Lc=3时可查看并修改参数值。

0

doT

显示精度

0:温度无小数点 1:一位小数点

(01)  0

Hn

计时单位

0:分钟  1:小时

(01)  0

ALH

上偏差

超温报警

温度测量值>温度设定值+ALH”时,有温度报警功能,详见.3”

(0.0100.0℃)

10.0

T

控制周期

加热控制周期。

(160)  5

dP

高低温分界点

设定值<dP,为低温区使用第一组参数,设定值>=dP为高温区使用第二组参数。

(0.0600.0) 100.0

P1

比例带

时间比例作用调节。

(0.1300.0) 5.0

I1

积分时间

积分作用调节。

(12000)  150

d1

微分时间

微分作用调节。

(02000)  150

P2

比例带

时间比例作用调节。

(0.1300.0) 30.0

I2

积分时间

积分作用调节。

(12000)  200

d2

微分时间

微分作用调节。

(02000)  200

Pb1

外接温度

偏差修正

通常用来修正低温测量时产生的误差。

Pb=实际温度值-仪表测量值

(-99.999.9℃)

0

PL1

外接温度

斜率修正

通常用来修正高温测量时产生的误差。

PL=1000*修正后值修正前值÷修正前值

(-999999)

0

Pb2

内部温度

偏差修正

通常用来修正低温测量时产生的误差。

Pb=实际温度值-仪表测量值

(-99.999.9℃)

0

PL2

内部温度

斜率修正

通常用来修正高温测量时产生的误差。

PL=1000*修正后值修正前值÷修正前值

(-999999)

0

Adr

通讯地址

预留,无效

(132)  1
